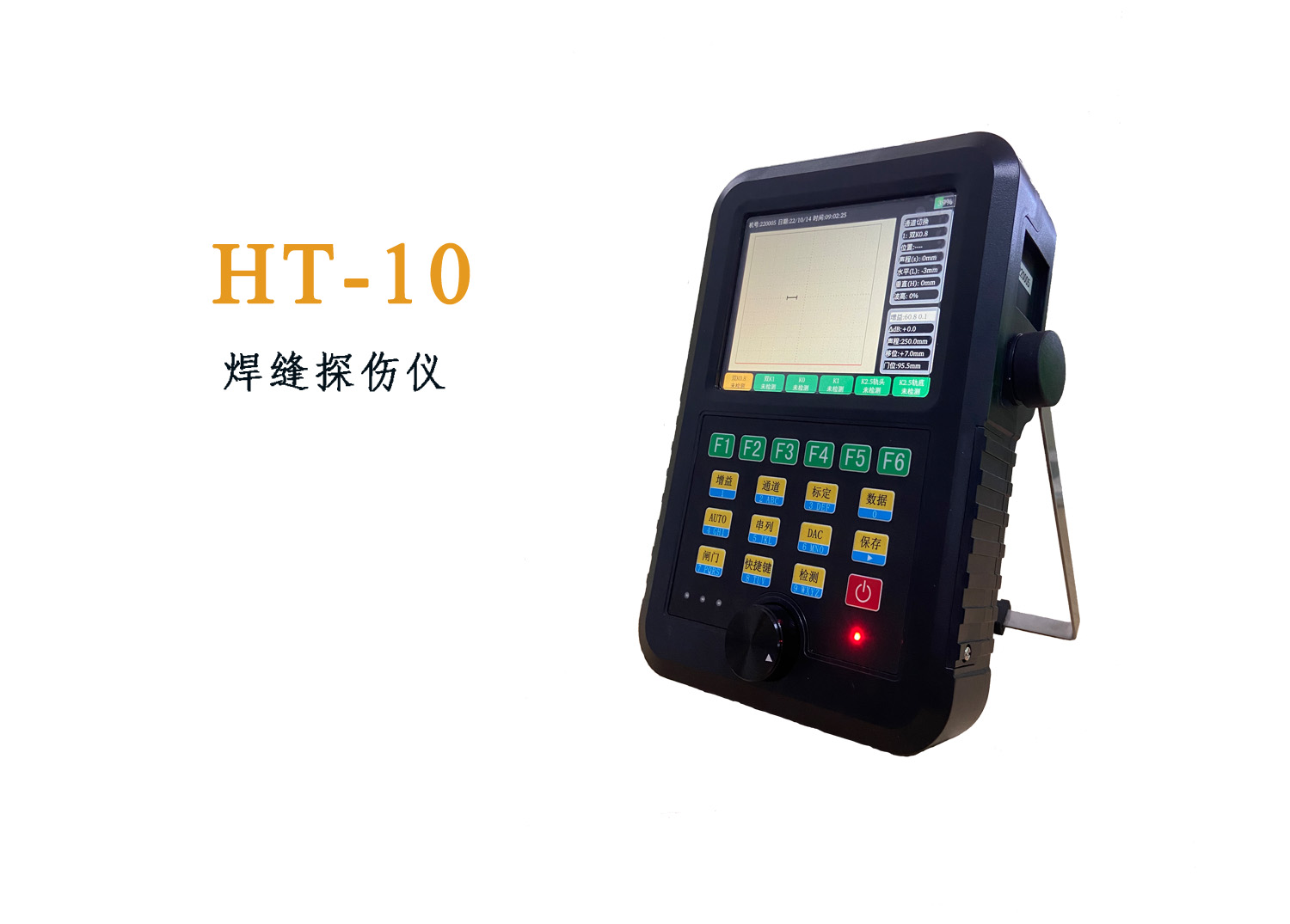

概述:
產品符合JB/T10061-1999 《A型脈沖式超聲波探傷儀通用技術條件》及EN12668:2010標準、《鋼軌焊接通用技術條件》(TB/T1632.1—2014)技術要求。跟通用探傷儀相比,有3個通道并行工作,可以全程記錄并在電腦上回放。比9D和9C儀器更加輕便。
技術參數:
水平線性誤差≤2%。
動態范圍≥26dB。
靈敏度余量≥55dB。
直探頭分辨力≥26dB。
工作頻率,寬帶0.5-15MHZ,窄帶1.5-3MHZ。
脈沖重復頻率25~800 Hz,自動調節方式。
脈沖移位:-7.5~3000μs。
產品特點:
l 配5.7寸以上高亮度彩色液晶顯示器,分辨率不小于640*480,高亮彩色TFT顯示屏,能適應日光下作業的環境,不同通道A顯波形使用不同顏色顯示,界面友好,便于用戶區分觀察。
l 機身小巧精致,方便攜帶,自重不超過1.5Kg,防水防潮,鋰電池供電,電池充滿電后儀器工作不少于8小時。
l 儀器配置視頻采集系統,A掃波形連續存儲時,同步進行視頻錄像,錄像功能的開啟、結束、數據存儲等所有操作由儀器端控制完成。外置視頻采集系統需安裝專用數據采集軟件,具備軍用級別防水、防塵、防摔的三防功能;配套攝像支架,便攜易調節,可便捷的固定在鋼軌上,能根據鋼軌焊縫檢測部位快速調節攝像位置,保障每次鋼軌焊縫檢測攝像圖像的一致性。
l 儀器具有陣列式掃查功能,配套掃查架。
l 儀器內置不少于8G內存,視頻采集系統內置不少于16g內存,內存卡容量滿足連續作業五天以上任務數量數據儲存。存儲數據可使用 U盤進行導出。儀器有自檢、探傷圖形存儲和回放、探傷數據打印功能,同時提供數據網絡傳輸接口,配備SD卡插口、USB口,可實現與計算機及U盤的通訊、檢測數據轉存、檢測數據自動化上傳等功能。
l 儀器端A掃波形連續數據記錄,采用后臺記錄模式,錄制過程中可調節探傷靈敏度、閘門,可切換各個超聲探傷通道,不能影響現場探傷的連續性,不占用正常波形、參數、探傷結果顯示區。
l 可通過專業數據回放管理軟件對現場記錄的焊縫探傷波形數據、視頻數據和作業信息進行管理、查詢、統計,生成輸出各類報表?;胤殴芾碥浖詭?shù)據庫功能,可根據關鍵詞查詢對應現場數據。
l 探傷儀器手柄全部套用絕緣材料。
l 使用壽命6年以上。
l 三通道同時工作,使用戶不用頻繁更換探頭,方便用戶切換不同通道。
l GPS定位功能,可在回放軟件中看到當天作業軌跡和每個接頭的GPS值。
l DAC曲線功能。
l 自動增益。
